学习VDOM的原理

发表于 | 分类于

VDOM

Github

为什么要有VDOM

一、DOM(Document Object Model)

什么是DOM？

在MDN上有这样的一段描述：

文档对象模型 (DOM) 是HTML和XML文档的编程接口。它提供了对文档的结构化的表述，并定义了一种方式可以使从程序中对该结构进行访问，从而改变文档的结构，样式和内容。DOM 将文档解析为一个由节点和对象（包含属性和方法的对象）组成的结构集合。简言之，它会将web页面和脚本或程序语言连接起来。

一个web页面是一个文档。这个文档可以在浏览器窗口或作为HTML源码显示出来。但上述两个情况中都是同一份文档。文档对象模型（DOM）提供了对同一份文档的另一种表现，存储和操作的方式。 DOM是web页面的完全的面向对象表述，它能够使用如 JavaScript等脚本语言进行修改。

DOM可以将文档解析成一棵由节点和对象组成的树。

就像这样：


我们可以通过DOM来修改我们所能在页面中可以看见的东西

Node和Element


Node表示任意的DOM对象包括（document，document.body，任意的标签，或者文本节点）

Element是Node中一个特殊的类型

二、没有VDOM

DOM的存在，可以让我们修改页面中的任何可以看见的东西，但是，这些修改都是人为的，比如：

1
2
3
<p id="text">
  Hello.
</p>

当我们打算修改id为text P标签里面的内容时：我们得先从DOM中得到这个Element节点。

1
2
3
var elm = document.getElementById('text')
// IE9+
// var elm = querySelector('#text')

然后再进行修改。这样做导致了一个问题：

如果我们有一个list，内容比较多。那我们需要修改list中的某些item的内容怎么办？需要先检索一遍list，找出需要修改的Element，再进行修改。如果删除整个list然后重新create这个list呢？这样做浪费的时间当然比patch还大，createElement和removeElement都需要花费时间的。

举个例子:

旧的List

1
2
3
4
<ul>
  <li>1</li>
  <li>2</li>
</ul>

新的List

1
2
3
4
<ul>
  <li>1</li>
  <li>3</li>
</ul>

肉眼观察，我们需要修改ul中的第二个li。

但是在和后端的交互中，你无法预测出要修改第几个li，可能是第一个？也可能是第二个？所以这时候就需要search来找出你需要第几个。

可以这样：

1
2
3
var oldList = [1, 2]
var newList = [1, 3]
var result = diff(oldList, newList)

这样就知道需要修改第几个li节点了。

但是如果结构复杂一点怎么办？而且，不仅仅是修改，还有添加和删除。

三、VDOM带来了什么

DOM是我们已经可以看得到的。如果需要检索一遍list，找出需要修改的Element，我们需要记录旧的信息，再通过新的信息和旧的信息去比较得到我们想要修改的Element。显然，我们不能直接记录旧的DOM，毫无意义，DOM是能实时给用户看的。我们需要另一个东西来还原出DOM的结构，通过新的NodeTree和旧的NodeTree之间的比较，来找出我们需要修改的Element，然后再进行patch。

这时候就有VDOM(virtualDOM)，虚拟的DOM节点，不是真实的DOM，反正怎么搞用户也看不到。

VDOM的结构和DOM基本一致，只是属性和方法不一样，VDOM只记录重要的信息，比如tag，props，children。而DOM里面就不止了，有一大堆方法。VDOM是DOM的精简版。

1
2
3
4
5
6
7
{
  type: "div",
  props: {
    "id": "foo"
  },
  children: ["Hello!"]
}

这样就可以还原出这个NodeTree

1
2
3
4
5
var element = document.createElement('div')
element.setAttribute('id', 'foo');
var child = document.createTextNode('Hello!')
element.appendChild(child)
// <div id="foo">Hello!</div>

React的jsx

一、jsx是什么

在我 看来jsx就是个语法糖，让我们在js中写类html用的。方便开发。babel或者typescript都支持对jsx的编译。

Before:

1
2
3
4
5
6
7
/** @jsx h */
let foo = (<div>
    <p />
    <span>123</span>
    <ul />
    <a href="/" />
  </div>);

After:

1
2
3
4
5
6
7
8
9
10
11
12
var foo = h(
	'div',
	null,
	h('p', null),
	h(
		'span',
		null,
		'123'
	),
	h('ul', null),
	h('a', { href: '/' })
);

hyperscript

二、jsx与VDOM

我们可以通过定义h函数，来得到一个VDOMtree，通过diff 新的VDOMtree和旧的VDOMtree来得到需要patch的Element，然后update到DOM上，来修改视图。

VDOM的关键部分

一、VDOMTree

我们通过定义hyperscript函数，通过他的返回值，来得到一个VDOMtree

1
2
3
4
5
6
7
8
9
10
11
12
function h(type: string, props: props, ...children: Array<VNode>): VNode {
  props = props || {}
  const key = props.key
  children = flatten(children).map(item => (isText(item) ? { type: 'text', props: {}, key, children: [], text: item, el: undefined } : item))
  return {
    type,
    props,
    children: children,
    key,
    el: undefined
  }
}

Before:

1
2
3
4
5
6
7
/** @jsx h */
let foo = (<div>
    <p />
    <span>123</span>
    <ul />
    <a href="/" />
  </div>);

After:

1
2
3
4
5
6
7
8
9
10
{
  "type":"div",
  "props":{},
  "children":[
    {"type":"p","props":{},"children":[]},
    {"type":"span","props":{},"children":[
      {"type":"text","props":{},"children":[],"text":"123"}]},
    {"type":"ul","props":{},"children":[]},
    {"type":"a","props":{"href":"/"},"children":[]}]
}

这样我们就可以得到一个VDOMtree了。

二、createNode(VDOM->DOM)

1.dfs的创建过程

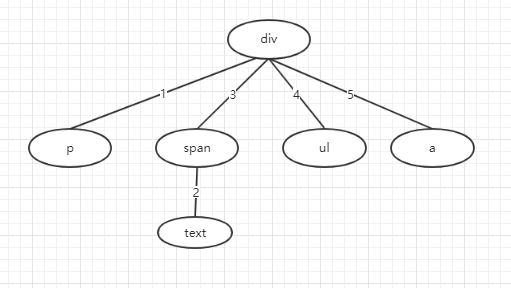

图片上的是一棵树，Node的创建过程如树边上的序号所示。

代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
function createElm(vnode: VNode): Node {
  if (vnode.type === 'text') {
    const el = document.createTextNode(vnode.text)
    vnode.el = el
    return el
  }
  const el = document.createElement(vnode.type)
  setProps(el, vnode.props)
  vnode.el = el
  vnode.children.map(createElm).forEach(child => el.appendChild(child))
  return el
}

创建完element后，需要把实际DOM中的element存放在VDOMNode中的el属性中，方便后续对element进行操作。

2.添加node的props

创建的过程中对每个Node需要添加props。target的为HTMLElement因为Element才有setAttribute方法，Node是没有的，例如（textNode）

1
2
3
4
5
6
7
8
9
10
11
12
function setProp(target: HTMLElement, attr: string, value: any) {
  if (attr === 'className') attr = 'class'
  if (attr === 'onClick') {
    target.addEventListener('click', value)
    return
  }
  target.setAttribute(attr, value)
}

function setProps(target: HTMLElement, props: object) {
  Object.keys(props).map(key => setProp(target, key, props[key]))
}

3.flatten Array的用处

1
2
3
4
5
6
7
8
9
10
11
12
function h(type: string, props: props, ...children: Array<VNode>): VNode {
  props = props || {}
  const key = props.key
  children = flatten(children).map(item => (isText(item) ? { type: 'text', props: {}, key, children: [], text: item, el: undefined } : item))
  return {
    type,
    props,
    children: children,
    key,
    el: undefined
  }
}

代码上children需要flatten，flatten函数的作用是将二维数组变成一维的。

JSX：

1
2
3
4
<div>
    {[1, 2, 3].map(item => <p>{item}</p>)}
    <p>5</p>
  </div>

UnFlatten:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
{
    "type": "div",
    "props": { },
    "children": [
        [
            {
                "type": "p",
                "props": { },
                "children": [
                    {
                        "type": "text",
                        "props": { },
                        "children": [ ],
                        "text": 1
                    }
                ]
            },
            {
                "type": "p",
                "props": { },
                "children": [
                    {
                        "type": "text",
                        "props": { },
                        "children": [ ],
                        "text": 2
                    }
                ]
            },
            {
                "type": "p",
                "props": { },
                "children": [
                    {
                        "type": "text",
                        "props": { },
                        "children": [ ],
                        "text": 3
                    }
                ]
            }
        ],
        {
            "type": "p",
            "props": { },
            "children": [
                {
                    "type": "text",
                    "props": { },
                    "children": [ ],
                    "text": "5"
                }
            ]
        }
    ]
}

Flatten:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
{
    "type": "div",
    "props": { },
    "children": [
        {
            "type": "p",
            "props": { },
            "children": [
                {
                    "type": "text",
                    "props": { },
                    "children": [ ],
                    "text": 1
                }
            ]
        },
        {
            "type": "p",
            "props": { },
            "children": [
                {
                    "type": "text",
                    "props": { },
                    "children": [ ],
                    "text": 2
                }
            ]
        },
        {
            "type": "p",
            "props": { },
            "children": [
                {
                    "type": "text",
                    "props": { },
                    "children": [ ],
                    "text": 3
                }
            ]
        },
        {
            "type": "p",
            "props": { },
            "children": [
                {
                    "type": "text",
                    "props": { },
                    "children": [ ],
                    "text": "5"
                }
            ]
        }
    ]
}

会发现，在flatten之前，div的children其实是[[1, 2, 3], 5]， flatten之后是[1, 2, 3, 5]。

因为map的返回值是一个数组，所以就会得到[[1, 2, 3], 5]这样的结果。

三、diffChildrenNodes

1.Diff算法

diff是通过一层一层来diff的，类似与bfs的过程，都是先拓展出所有子节点。

首先先来看一下2段关键代码

PatchChildren

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
function patchChildren(newCh: Array<VNode>, oldCh: Array<VNode>, parentElm: Node) {
  let oldStartIdx = 0
  let newStartIdx = 0
  let oldEndIdx = oldCh.length - 1
  let newEndIdx = newCh.length - 1
  let oldStartNode = oldCh[0]
  let newStartNode = newCh[0]
  let oldEndNode = oldCh[oldEndIdx]
  let newEndNode = newCh[newEndIdx]
  let oldKeyToIdx, idxInOld
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartNode)) {
      oldStartNode = oldCh[++oldStartIdx] //oldNode已经被移动
    } else if (isUndef(oldEndNode)) {
      oldEndNode = oldCh[--oldEndIdx] //oldNode已经被移动
    } else if (sameVnode(newStartNode, oldStartNode)) {
      // startNode 相似 不需要移动
      patchNode(newStartNode, oldStartNode)
      newStartNode = newCh[++newStartIdx]
      oldStartNode = oldCh[++oldStartIdx]
    } else if (sameVnode(newEndNode, oldEndNode)) {
      // endNode 相似 不需要移动
      patchNode(newEndNode, oldEndNode)
      newEndNode = newCh[--newEndIdx]
      oldEndNode = oldCh[--oldEndIdx]
    } else if (sameVnode(newStartNode, oldEndNode)) {
      patchNode(newStartNode, oldEndNode) //先把子树patch再移动
      parentElm.insertBefore(oldEndNode.el, oldStartNode.el)
      newStartNode = newCh[++newStartIdx]
      oldEndNode = oldCh[--oldEndIdx]
    } else if (sameVnode(newEndNode, oldStartNode)) {
      patchNode(newEndNode, oldStartNode)
      parentElm.insertBefore(oldStartNode.el, oldEndNode.el.nextSibling)
      newEndNode = newCh[--newEndIdx]
      oldStartNode = oldCh[++oldStartIdx]
    } else {
      if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldCh(oldCh, oldStartIdx, oldEndIdx)
      idxInOld = isDef(newStartNode.key) ? oldKeyToIdx[newStartNode.key] : findIdxInOld(newStartNode, oldCh, oldStartIdx, oldEndIdx)
      if (isUndef(idxInOld)) {
        // node 不存在，创建
        const el = createElm(newStartNode)
        insert(parentElm, el, oldStartNode.el)
      } else {
        let vnodeToMove = oldCh[idxInOld]
        if (sameVnode(newStartNode, vnodeToMove)) {
          patchNode(newStartNode, vnodeToMove)
          oldCh[idxInOld] = undefined //移动后删除
          parentElm.insertBefore(vnodeToMove.el, oldStartNode.el)
        } else {
          // key相同但是不同element
          const el = createElm(newStartNode)
          insert(parentElm, el, oldStartNode.el)
        }
      }
      newStartNode = newCh[++newStartIdx]
    }
  }
  if (oldStartIdx > oldEndIdx) {
    // oldNode 列表扫描完，还没添加完
    const refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].el
    // newCh[newEndIdx].el.nextSibling
    addVNodes(parentElm, refElm, newCh, newStartIdx, newEndIdx)
  } else if (newStartIdx > newEndIdx) {
    removeNodes(oldCh, oldStartIdx, oldEndIdx)
  }
}

PatchNode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
function patchNode(newVNode: VNode, oldVNode: VNode) {
  const elm = (newVNode.el = oldVNode.el)
  const oldCh = oldVNode.children
  const newCh = newVNode.children
  if (newVNode.type !== 'text') {
    if (isDef(oldCh) && isDef(newCh)) {
      patchChildren(newCh, oldCh, elm)
    } else if (isDef(newCh)) {
      if (oldVNode.type === 'text') elm.textContent = '' // 清空node的text
      addVNodes(elm, null, newCh, 0, newCh.length - 1)
    } else if (isDef(oldCh)) {
      // 新node的children为空,移除子节点
      removeNodes(oldCh, 0, oldCh.length - 1)
    }
  } else if (newVNode.type === 'text' && oldVNode.type === 'text') {
    // 文本节点
    if (newVNode.text === oldVNode.text) return
    elm.textContent = newVNode.text
  }
  patchProps(newVNode, oldVNode)
}

代码中都有注释。那么来看一个实例：根节点是samenode的情况。

OldNodes

1
2
3
4
5
6
7
8
9
<div>
    <p></p>
    <span>Hello!</span>
    <ul>
      <li key="1">1</li>
      <li key="2">2</li>
    </ul>
    <a href=""></a>
  </div>

NewNodes

1
2
3
4
5
6
7
8
9
<div>
  <p></p>
  <ul>
    <li key="4">4</li>
    <li key="1">1</li>
    <li key="3">3</li>
  </ul>
  <span>Hello!</span>
</div>

这2个的VDOM树如图：


首先，这2个VDOM都会生成一棵VDOMTree都有一个root节点，都是div，我们调用patchNode(newNode, oldNode)来调整DOM

因为根节点是sameNode(标签相同且key相同//没有key)，并且都有children，就需要patchChildren

如图上橙色的，就是需要diff的子节点。Olds[p, span, ul, a], News[p, ul, span]

newStart: p oldStart: p 并且sameNode(newStart, oldStart): true 所以patch(newStart, oldStart) 在这一层中相对位置不需要变动。

newStart: ul oldStart: span , newEnd: span,oldEnd: a sameNode(newEnd, oldStart): true 所以先将整个子树patchpatch(newEnd, oldStart) 这时候需要在DOM中将 以oldStart为根的整棵子树移动到结尾， 如图。

将patch后的子树，移动到末尾，原来的子树会被删除，也就是说：insertBefore的操作是移动的。

newStart: ul oldStart: ul 所以不需要移动，但是他的子节点可能需要patch，所以：patchNode的时候需要patchChildren

key为4的element不存在，所以需要创建。

就循环patchNode, patchChildren……….

这里有一个要注意的地方，有一段代码：

1
2
3
4
5
findIdxInOld(newStartNode, oldCh, oldStartIdx, oldEndIdx)
// 在没有Key的时候，他是需要循环去查找这个sameNode
// 会有疑问，这样时间复杂度不是会降到O(n^2)但是为什么还要这样做？
// 我的理解是，有可能存在sameNode，但是没有这样去查找，就可能需要删除整个子树，然后重建。那如果这棵子树的深度很深，，也就是说，他还有儿子节点，孙子节点balabala一大堆后代节点，重建显然是不划算的。
// 在这里，大概就能知道为什么需要给循环出来的组件加key了。

####

最后

通过这个VDOM，了解了vue的diff算法，这个算法让我学习到了工程中的算法和ACM写的算法的差异。ACM求的都是最优解，但是工程中的算法需要考虑很多实际情况。

加key能提高VDOM的性能，并且key尽量不用index，应该使用一些更独特的信息。

参考链接

1.DOM概述

2.Difference between Node object and Element object?

3.WTF is JSX
